特点
海湾JB-KR-GSTN004可燃气体报警控制器用于配接海湾编码型可燃气体探测器、编码型声光警报 器和编码型模块等，构成可燃气体监测报警及控制系统，实现可燃气体浓度显示、可燃气体浓度超 限报警和报警控制等功能。
海湾JB-KR-GSTN004为非防爆型室内使用产品，应安装在安全区。可应用于制药、石油化工、油 气储运（气站、油库以及易燃易爆气体的管道输送）等行业的厂房、车间、库房以及实验室等多种场所监测可燃性气体的浓度，避免各种灾害性事故的发生。
海湾JB-KR-GSTN004 满足 GB 16808-2008《可燃气体报警控制器》标准要求。
主要技术指标
（1） 交流电源：交流 AC220V 50/60Hz，允许电压变化范围 AC176V～AC264V；
（2） 备用电源：2 节 DC12V/10Ah 密封铅电池串联；
（3） 功耗：监视状态功耗≤20W；更大
功耗≤150W；
（4） 辅助电源输出：DC27V/6A，备电供电时输出电压跟随备电电压；
（5） 控制输出：2 路，常开、常闭可设置，触点容量 1A 24VDC；
（6） 液晶屏规格：单色 STN 液晶屏，128×96 点；
（7） 系统容量：
结构特征、安装与布线
JB-KR-GSTN004 外观示意图如图 1-94 所示。
JB-KR-GSTN004 采用壁挂式安装，安装尺寸如图 1-95 所示。用 2 个 M6 的膨胀螺栓，通过位于机 箱上部的两个挂孔将其固定在牢固的墙壁上。
JB-KR-GSTN004 外接端子如图 1-96 所示。
其中：
系统应用

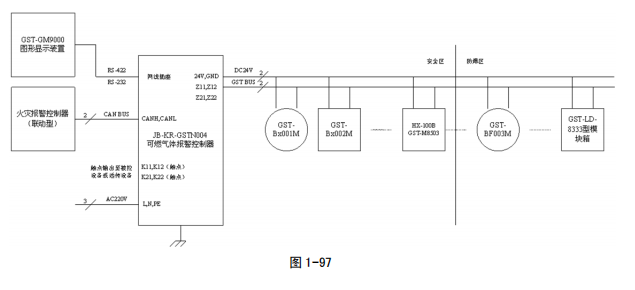

可燃气体报警控制器系统应用如图 1-97。
