海湾GST（Ex）系列防爆型火灾自动报警系统简介介绍

GST（Ex）防爆型火灾自动报警控制系统由本安编码型防爆设备、本安编码型产品接口设备、 本安非编码型防爆设备、本安非编码型产品接口设备、隔爆型防爆设备、隔爆场合用可燃气体探测 报警设备及火灾报警控制器组成。

本系列产品吸收国际、国内同类产品的先进技术，完全符合石油、 化工等行业的使用要求，并经 防爆电气产品质量监督检验中心检验合格，具备很高的可靠性和 稳定性。

 GST（Ex）系列产品可分为本安编码型防爆设备、本安非编码型防爆设备和隔爆型防爆设备三 大类。

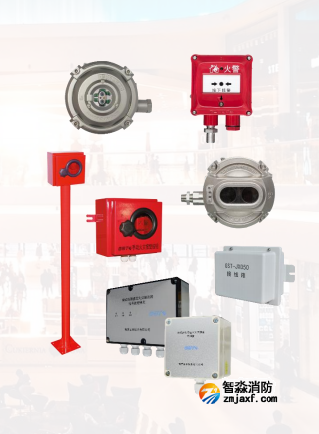

 本安编码型防爆设备包括：JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器、JTY-GM-GSTN9811  (Ex)/T 点 型 光 电 感 烟 火 灾 探 测 器 、 JTW-ZOM-GSTN9812(Ex) 点 型 感 温 火 灾 探 测 器 、 JTF-GOM-GSTN9813(Ex) 点型复合式感烟感温火灾探测器、J-SAM-GSTN9311(Ex)型手动火灾报警按钮、 J-SAM-GSTN9313(Ex)型消火栓按钮、GST-HX-MN100C（Ex）火灾声光警报器。  本安非编码型防爆设备包括：JTY-GF-GST104（Ex）/T 点型光电感烟火灾探测器、JTY-GF-GST9711 （Ex）型点型光电感烟火灾探测器、JTW-ZOF-GST9712（Ex）型点型感温火灾探测器、JTF-GOF-GST9713 （ Ex）型点型复合式感烟感温火灾探测器、 J-SAF-GST9211A（ Ex）型手动火灾报警按钮、 J-SAF-GST9213A(Ex)型消火栓按钮、HX-100A(Ex)型火灾声光警报器。  隔爆型防爆设备包括：JTY-HM-GST9615 线型光束感烟火灾探测器、JTG-ZM-GST9614 点型紫外 火焰探测器、JTG-UM-GST9616 点型红外火焰探测器、J-SAM-GST9116 手动火灾报警按钮。  隔爆场合用可燃气体探测报警设备包括：GST-BF003M 型点型可燃气体探测器、JB-KR-GST004 型可燃气体报警控制器。

 本安编码型防爆产品需要通过隔离式安全栅接入火灾报警系统。对于非编码本安型防爆产品， 需采用 GST-LD-8331 模块箱、GST-LD-8332 模块箱、GST-LD-8333 模块箱实现与编码型火灾报警控制 系统的连接，此时在回路的末端应连接一只 4.7k 终端电阻（不包括警报器）。

对于隔爆型防爆产品， 可直接与编码型火灾报警控制系统的连接。

注意：安全栅与编码接口设备需要安装于安全区内，如 果在爆炸区域需要进行线缆连接或分支，需加装 BHD51 型防爆接线盒。

1.1 名词术语

(1) 本质安全电路  在规定条件（包括正常工作和规定的故障条件）下产生的任何电火花或任何热效应均不能点燃 规定的爆炸性气体环境的电路。

 (2) 本质安全设备  在其内部的所有电路都是本质安全电路的电气设备。

 (3) 关联设备  装有本质安全电路和非本质安全电路，且结构使非本质安全电路不能对本质安全电路产生不利 影响的电气设备。

 (4) 二极管安全栅由熔断器、电阻或其组合保护的，由并联二极管或二极管电路（包括齐纳二极管）组成的组件， 并被制成独立装置，而不是作为较大设备的部件。

  1.2 产品适用环境

 根据产品铭牌防爆标志确定适用的爆炸性气体环境。
