管网式气体灭火系统，正常是有多少个防护分区就设多少个驱动瓶吗？

管网式气体灭火系统（以下简称“管网式系统”）是以清洁气体（如IG-541、IG-55、IG-100、IG-01、FM-200、Novec 1230 等）或惰性气体为灭火介质，通过管网将气体输送至被保护空间，达到快速抑灭火灾目的的一类自动灭火系统。该系统广泛应用于计算机房、通讯机房、档案库、精密设备间、发电站控制室、博物馆等对灭火残留物和水损害高度敏感的场所。关于“正常是有多少个防护分区就设多少个驱动瓶吗？”这一问题，涉及系统的设计原则、系统类型、工程规范、经济与安全权衡以及现场条件等多个方面。下面从技术原理、规范要求、常见配置与工程实践、优缺点分析以及结论建议等角度进行详细论述。

一、基本概念与系统构成

防护分区

• 防护分区是依据建筑物功能、火灾危险性、灭火介质释放与控制范围、被保护对象的分隔以及消防规范划分的相对独立的保护区域。每一防护分区内的气体释放与浓度保持应满足灭火要求，通常要求在规定时间内达到并维持所需灭火浓度。

驱动瓶（驱动气瓶、启动瓶、储压瓶）

• 在管网式气体灭火系统中，驱动瓶通常指用于压缩或推动灭火剂从主储瓶（或储罐）通过管网释放到各分区的压缩气体瓶（常见为氮气瓶、高压空气瓶或二氧化碳瓶）及其相关阀件和传动结构。驱动瓶的作用是提供瞬时的推动力以克服管网阻力、控制阀阻力和使灭火剂按设计流量快速释放到保护区。

管网式系统的两种常见形式

• 单一储瓶直接放散型（在小型、短距离场合）：储瓶既为灭火剂储存也为直接释放源，驱动形式为瓶内自带压力或驱动瓶并联少数瓶组。

• 大型集中储存+驱动瓶推动型（典型管网式配置）：灭火剂集中存放在一组主瓶，释放时由驱动瓶提供气源或通过高压气体推动灭火剂进入管网并输送到多个分区。这种形式便于集中管理、节省空间并适用于远距离与多分区系统。

二、规范与设计原则

相关规范（以中国及国际常见规范为例）

• 中国的《气体灭火系统设计规范》（GB 50277 等相关标准、行业规范和消防技术标准）

• NFPA 2001（干净剂灭火系统标准）是国际上通用的重要参考规范
  这些规范对分区划分、设计浓度、释放时间、更大 允许泄漏、管道尺寸与压力及驱动方式等都有明确要求。

设计核心原则

• 每个防护分区必须在规定时间内达到并维持灭火设计浓度；

• 管网应保证在释放过程中，灭火剂按要求流量和压力输送到每一喷口或吹放点；

• 控制逻辑应保证分区联动、报警、延时和验收测试等符合安全需求；

• 驱动气量应根据管网阻力、主瓶容量、喷口数量、设计释放时间等进行计算，保证在极端工况（例如多区同时释放或单区更大 需求）下仍能满足浓度要求。

三、是否“一对一”设置驱动瓶——理论与实践分析
问题的核心：是否每个防护分区都必须配置独立的驱动瓶？

情形 A：小规模、多独立分区，短管网、短距离、独立风险

• 在这种场景下，为了简化控制、保证可靠性、避免管网交互影响，工程上有时会采用每个防护分区配备独立驱动瓶或瓶组的做法。优点包括：分区独立释放、维护与故障隔离、检修便捷；缺点则是成本上升、占用空间增加、手续与瓶组数量大等。

情形 B：集中驱动，多分区共用驱动瓶（常见于大型复杂工程）

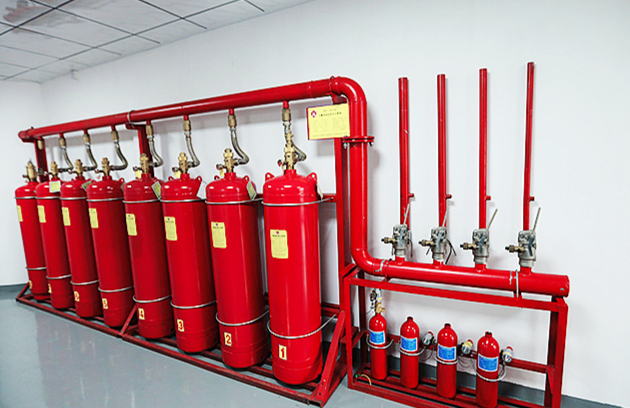

• 大型机房、数据中心或多间隔的厂房常采用集中储瓶与多个驱动瓶或多点驱动组合的方式。集中储罐或主瓶组与一个或多个驱动气瓶配合工作，通过分配阀组、隔离阀、流量控制器等将灭火剂按需送达不同防护分区。实现方式包括：

• 单一驱动瓶推动多个分区（通过分区阀顺序或并联释放）；

• 驱动瓶组与分区阀联动（当某一分区触发时，系统控制驱动瓶对应该分区的阀门打开）；

• 采用高压气体推动主瓶内灭火剂，借助分区控制阀将灭火剂分配至各区。

• 此类配置在经济性、空间利用和维护集中化方面具有优势，但对控制系统及阀组设计、可靠性和冗余性要求更高。

规范与安全极限

• 规范通常不会僵化地规定“一个防护分区必须配一个驱动瓶”。更多是强调设计必须保证每一防护分区在任何预期工作工况下都能达到并维持设计灭火浓度，并要求系统具有必要的冗余与故障安全设计。例如对多区同时释放的极端情况应有明确评估和应对措施。

• 关键限制来自于：管网压降、驱动气体的容量与压力能否满足瞬时流量需求、主瓶和驱动瓶之间的耦合关系以及泄漏等非理想因素。

四、工程实践中的常见做法及选择因素

影响是否“一对一”的主要因素

• 分区体积与所需灭火剂量：体积大或设计浓度高的分区可能需要更多推动力或独立驱动；

• 管网长度与阻力：长管网或复杂分布可能需要更大推动压力或多个驱动点；

• 触发与释放策略：是否允许多个分区同时释放，是否需要级联或选择性释放；

• 可靠性与冗余要求：关键场所（如 数据中心）通常要求更高冗余，可能采用双套驱动装置或每区独立驱动；

• 经济与维护成本：独立驱动瓶增加前期投资和维护负担；

• 现场布置与空间限制：瓶组放置位置、通道及吊装便利性会影响配置方案；

• 法规与审查单位要求：某些监管机构或消防审查单位对关键设施有特定强制要求。

典型配置举例

• 小型机房（单个防护分区）：通常采用集中瓶组直接释放，驱动气体与主瓶同组，系统简单；

• 多个小型相邻机房（每间为独立防护分区）：可选择每区独立驱动瓶或选择集中驱动配合分区阀，若对可靠性要求高则倾向一对一；

• 大型数据中心（多个冗余机房单元）：常采用集中储瓶+分区控制阀+冗余驱动瓶组，重要回路设置双路或多路冗余；

• 历史建筑/博物馆（高度保护和分区复杂）：为降低误释放对文物的影响，设计上往往更谨慎，可能采用独立驱动与更细致的分区控制。

五、优缺点比较（一对一驱动 vs 集中驱动）

一对一驱动（每防护分区独立驱动瓶）
优点：

• 分区独立性强，故障互不影响；

• 控制逻辑简单，便于测试与维护；

• 适合小体积或风险孤立区域。
  缺点：

• 初始投资高，空间需求大；

• 瓶组管理与维护工作量增加；

• 对于大量小分区，成本与复杂性成比例增加。

集中驱动（多个分区共用驱动瓶或瓶组）
优点：

• 节约设备成本与空间；

• 集中管理、维护便捷；

• 适合分区数量多、总量集中的场景。
  缺点：

• 控制系统复杂，要求更高的阀门与逻辑设计；

• 单点故障可能影响多个防护分区，需额外冗余设计；

• 若设计不当，某些分区可能达不到设计浓度。

六、实际设计中的推荐方法与检查要点

依据规范和计算进行设计

• 以规范和详细的流体动力学计算（包括管网压降、阀件特性、喷口流量和释放时间）来确定驱动气瓶的体积、压力与数量，而不是简单按“防护分区数量”对号入座。

冗余与可靠性

• 对关键场所应考虑双路供气或双重驱动瓶组，或在控制系统上实现容错机制（如备用驱动瓶自动切换）。

分区阀与控制策略

• 在采用集中驱动时，应设计合理的分区隔离阀、流量限制器和联锁控制，确保单区触发时灭火剂优先供应该区并能在规定时间内达到浓度。

试验与验收

• 系统安装后必须进行压力试验、功能联动试验、释放模拟与现场浓度测试（或按规范的等效试验方法），验证每一防护分区在各种触发工况下均能满足设计要求。

文档与维护

• 明确标识瓶组归属、分区对应关系、阀门位置和应急操作规程，制定定期检查与更换计划，保证长期可靠性。
