详解消防专用电话系统【施工维保值得收藏】

1. 消防专用电话系统

消防电话系统是一种消防专用的通讯系统，通过这个系统可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况及进行其它必要的通讯联系，便于指挥灭火及现场恢复工作。

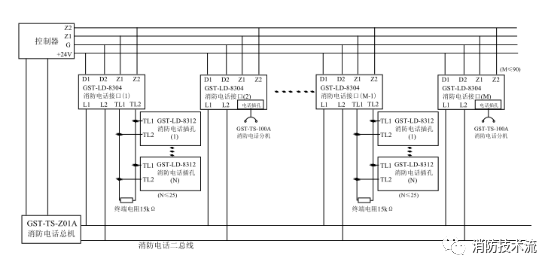

下面以海湾总线制消防电话系统为例，总线制消防电话由消防电话总机、火灾报警控制器（联动型）、消防电话接口、固定消防电话分机、消防电话插孔、手提消防电话分机构成。

总线制消防电话总机必须通过消防电话接口连接固定 / 手提电话分机，其允许接入消防电话接口的数量有限，一般为90只。

而一个消防防电话接口可连接一台固定消防电话分机或最多25只消防电话插孔。

2. GST-TS-Z01A型消防电话总机

2.1 特点

主要具有以下特点：

（1）每台总机可以连接最多 90 路消防电话分机或 2100 个消防电话插孔；

（2）总机采用液晶图形汉字显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功能操作及通话呼叫状态，使用非常便利；

（3）在总机前面板上设计有 15 路的呼叫操作键和状态指示灯，和现场电话分机形成一对一的按键操作和状态指示，使得呼叫通话操作非常直观方便；

2.3

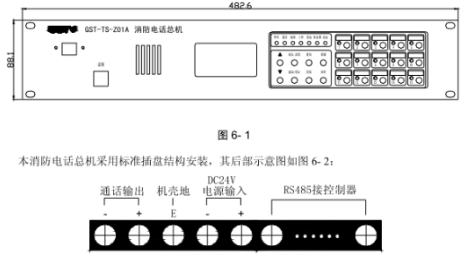

GST-TS-Z01A型消防电话总机外形尺寸及结构示意图如图 6- 1 ：

总机内部接线：

机壳地：与机架的地端相接

DC24V 电源输入：接 DC24V

RS485 接控制器：与火灾报警控制器相连接系统外部接线：

通话输出：消防电话总线，与 消防电话接口连接

布线要求：通话输出端子接线采用截面积≥1.0mm2 的阻燃RVVP屏蔽线，更大 传输距离 1500 米。

特别注意：布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通话声产生很大的干扰。

3. 消防电话分机

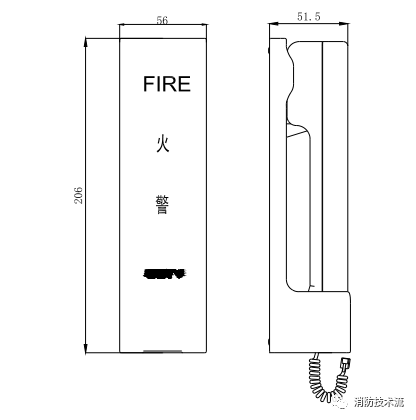

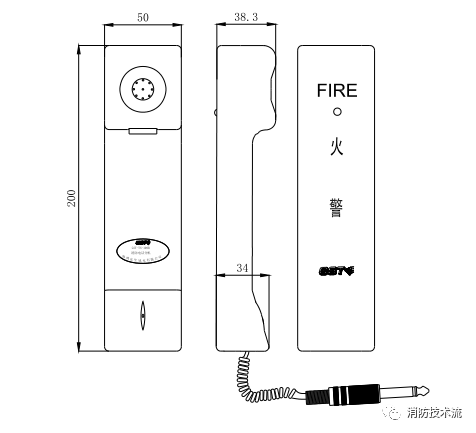

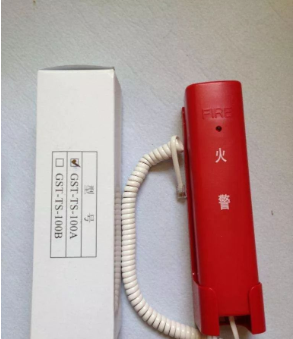

消防电话分机是消防专用总线制通讯设备，该电话分机为固定式安装，摘机即呼叫电话主机；另一个分机为手提式，可直接插入电话插孔呼叫电话主机。

4. 消防电话插孔

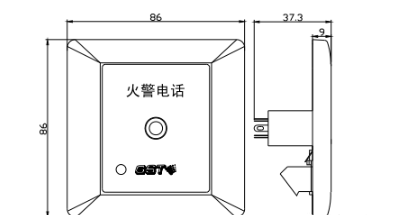

该型号消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。

消防电话插孔需通过消防电话接口接入消防电话系统，不能直接接入消防电话总线。多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话接口最多可连接 25 只消防电话插孔。

内部接线：

TL1、TL2：消防电话线，与消防电话接口连接的端子。端子 XT1 电话线输入端，端子 XT2 电话线输出端，接下一个电话插孔，最末端电话插孔 XT2 接线端子接 15kΩ终端电阻

布线要求：TL1、TL2 采用截面积≥1.0mm2 的阻燃RVVP屏蔽线。

 5.手动报警按钮的消防插孔

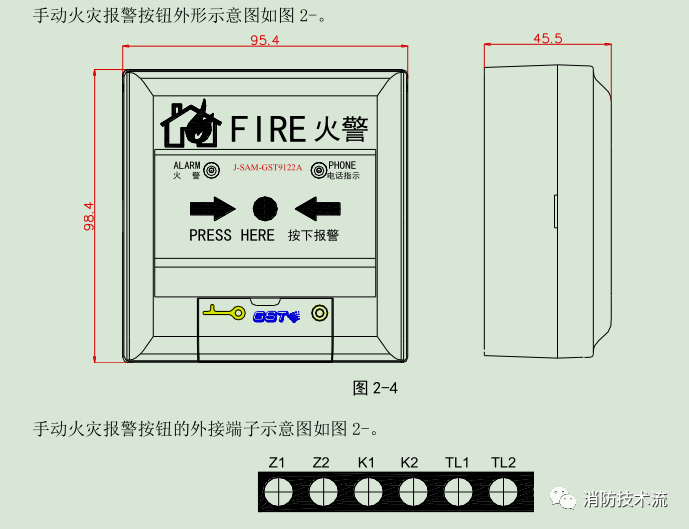

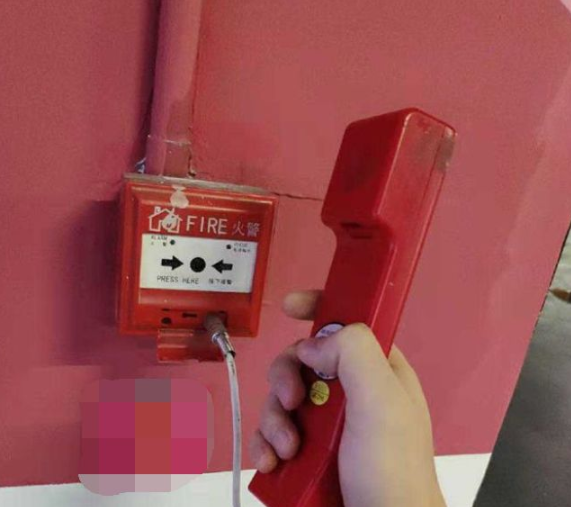

手动火灾报警按钮安装在公共场所，本报警按钮含电话插孔。将消防电话分机插入手报按钮上的电话插孔即可与电话主机通讯。

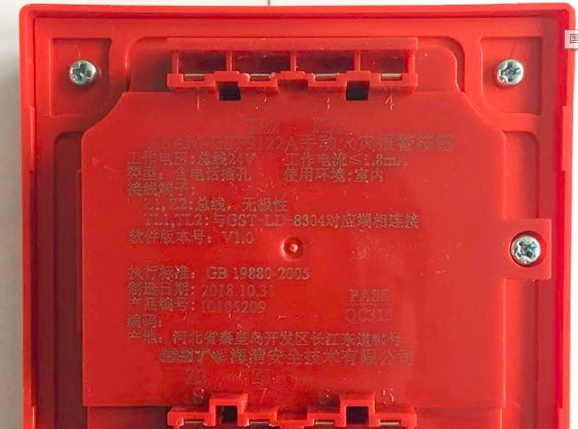

内部接线：

Z1、Z2：无极性信号二总线接线端子。

K1、K2：额定 DC30V/100mA 无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

TL1、TL2：与 消防电话接口连接的端子。

布线要求：信号 Z1、Z2 采用阻燃 RVS 双绞线，截面积≥1.0mm2 ；消防电话线 TL1、TL2 采用阻燃 RVVP 屏蔽线，截面积≥1.0mm2 。

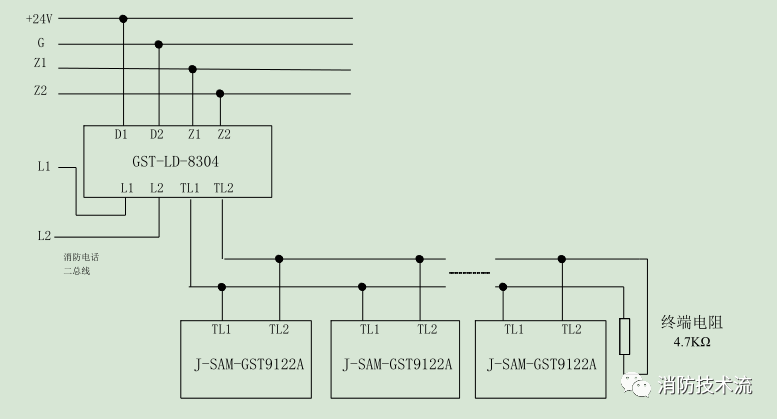

作为手动火灾报警按钮使用时，将报警按钮的 Z1、Z2 端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的 Z1、Z2 端子直接接入火灾报警控制器总线上，同时将报警按钮的 TL1、TL2 端子与消防电话模块连接，如图 2-6 所示（最末端报警按钮的 TL1、TL2 接线端子接 4.7kΩ 终端电阻）。

6. 消防电话接口

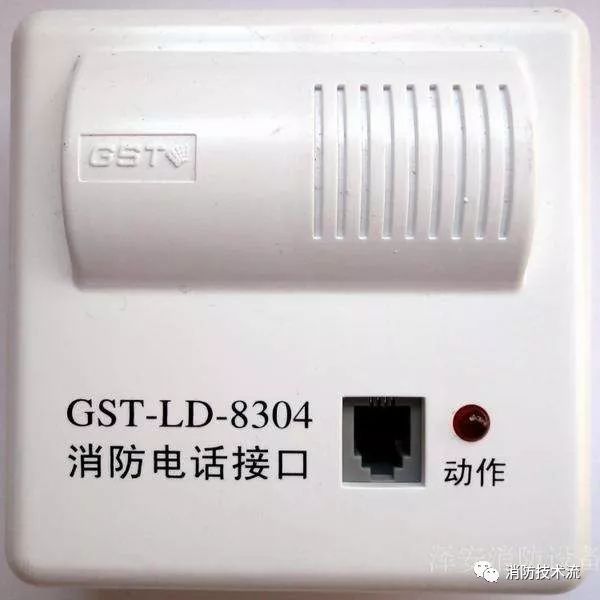

该型号型消防电话接口主要用于将手提/固定消防电话分机连入总线制消防电话系统，是一种编码接口，占用一个编码点，与火灾报警控制器进行通讯实现消防电话总机和消防电话分机的驳接，同时也实现消防电话总线断、短检线功能。

消防电话接口可连接一台固定消防电话分机或最多连接 25 只消防电话插孔。可通过四线水晶头插座直接连接 固定电话分机，通过连接 TL1、TL2 端子的电话线连接消防电话插孔。多个电话插孔可并接在此电话线上。其对外端子示意图如图 6- 9 所示：

图 6- 9

内部接线：

Z1、Z2：接火灾报警控制器两总线，无极性

D1、D2：DC24V 电源，无极性

TL1、TL2：与 消防电话插孔连接的端子

L1、L2：消防电话总线，无极性

布线要求：Z1、Z2 采用截面积≥1.0mm2 的阻燃RVS双绞线，DC24V电源线采用截面积≥1.5mm 2 的阻燃BV线，TL1、TL2、L1、L2 采用截面积≥1.0mm2 的阻燃RVVP屏蔽线。
