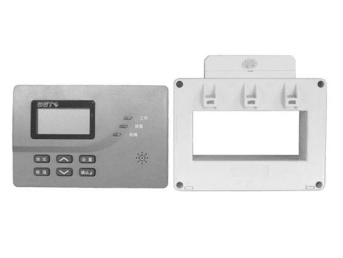

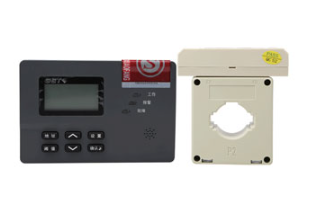

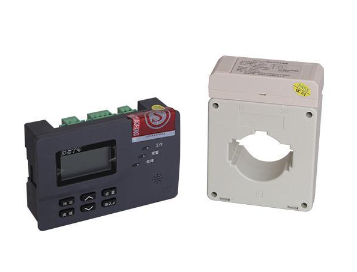

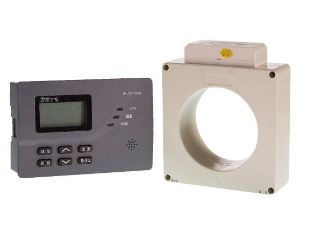

海湾DH-GSTN5300/12F剩余电流式电气火灾监控探测器

　DH-GSTN5300/12F剩余电流式电气火灾监控探测器为分体式单路探测器，由信号处理模块和剩余电流传感器两部分构成，其中信号处理模块可面板嵌入式安装也可导轨安装，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

在线咨询全国热线
4006-598-119

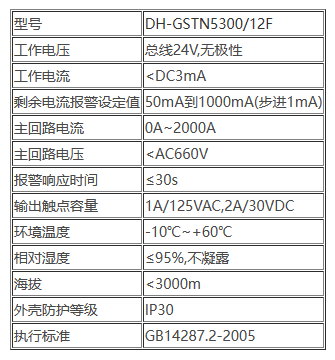

DH-GSTN5300/12F剩余电流式电气火灾监控探测器产品规格

DH-GSTN5300/12F探测器所接传感器技术参

DH-GSTN5300/12F剩余电流式电气火灾监控探测器安装示意图

DH-GSTN5300/12F剩余电流式电气火灾监控探测器为分体式单路探测器，由信号处理模块和剩余电流传感器两部分构成，下面介绍的是它们各自的安装示意图。

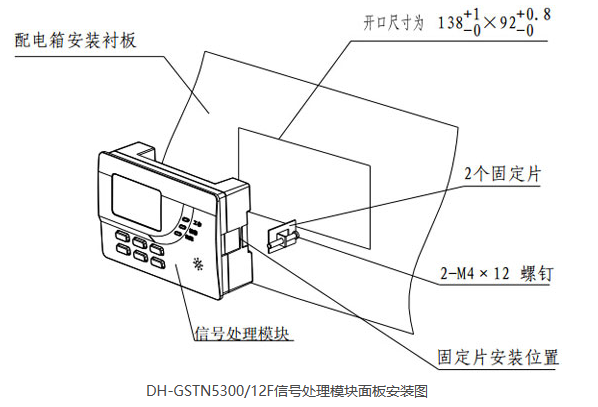

1、信号处理模块可直接嵌装于箱体面板上，面板安装图如下：

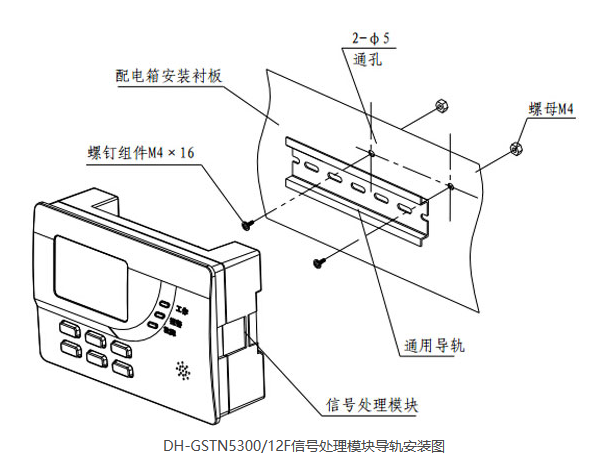

2、信号处理模块也可使用导轨安装，导轨安装图如下：

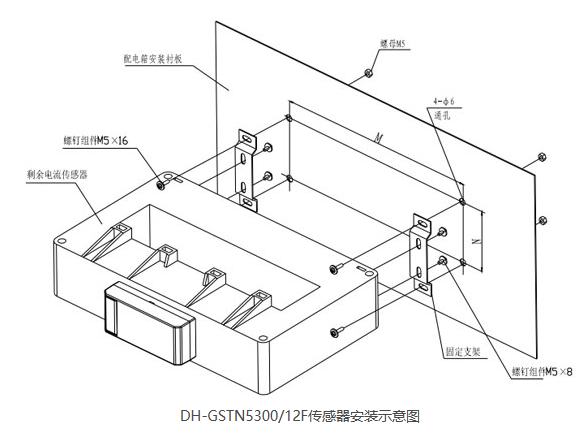

3、剩余电流传感器安装示意图如下：
